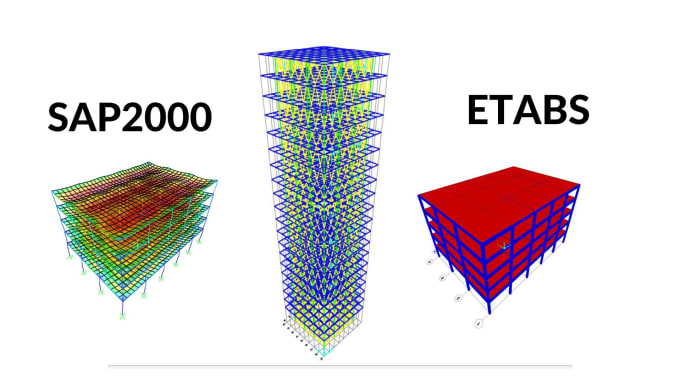

🧱 Modelación Estructural con SAP2000 y ETABS: Un Enfoque Comparativo y Aplicado
Tanto SAP2000 como ETABS son programas desarrollados por la compañía CSI (Computers and Structures Inc.), ampliamente utilizados en la ingeniería estructural. Ambos se destacan por su capacidad para realizar análisis y diseño estructural, pero cada uno tiene enfoques distintos que los hacen más o menos adecuados para diferentes tipos de proyectos.
SAP2000 es una herramienta de análisis estructural de propósito general. Está diseñado para modelar una amplia gama de estructuras: desde puentes, presas y estadios hasta torres de transmisión o estructuras irregulares. Una de sus mayores ventajas es su versatilidad. Su interfaz gráfica permite crear modelos tridimensionales complejos con facilidad, integrando elementos como cables, tensores, apoyos especiales, y condiciones no lineales de forma precisa. Esta flexibilidad hace que SAP2000 sea la opción predilecta cuando el proyecto incluye geometrías no convencionales o estructuras con comportamientos dinámicos complejos, como análisis sísmicos avanzados, interacción suelo-estructura, o análisis no lineales dependientes del tiempo.
Por otro lado, ETABS fue diseñado específicamente para el modelado, análisis y diseño de edificios. Desde pequeñas edificaciones hasta rascacielos con sistemas estructurales sofisticados, ETABS ofrece herramientas especializadas que simplifican la tarea de los ingenieros estructurales que trabajan con estructuras verticales. Una de sus principales fortalezas es su capacidad de definir fácilmente niveles, plantas y cargas distribuidas típicas de edificios, como cargas de muros, tabiques y losas. Además, integra de manera más eficiente normas sísmicas y de diseño estructural para edificios, lo que reduce significativamente el tiempo de modelado y revisión.
En términos de limitaciones, SAP2000 no está optimizado para trabajar con edificios de múltiples pisos cuando se requiere un flujo de trabajo rápido y repetitivo. Aunque puede modelarlos, la ausencia de herramientas dedicadas a niveles y sistemas de pisos puede hacer el proceso más lento y propenso a errores en comparación con ETABS. Asimismo, el diseño de elementos como losas no es tan automatizado. ETABS, por el contrario, está menos preparado para estructuras que no siguen una lógica ortogonal o de niveles; su utilidad disminuye cuando se trata de estructuras con geometrías curvas, estructuras de cables o de tipo industrial con múltiples cargas dinámicas.
🏗️ Casos de Uso Típicos
Aunque SAP2000 y ETABS comparten muchas capacidades en cuanto al análisis y diseño estructural, su verdadero potencial se revela cuando se aplican en los contextos adecuados. Cada software ha sido desarrollado con distintos tipos de estructuras en mente, y entender estos enfoques es clave para seleccionar la herramienta más eficiente y precisa para cada proyecto. A continuación, se describen los escenarios más comunes en los que cada programa destaca, basados en su diseño, funcionalidades y ventajas técnicas.
✅ SAP2000: Versatilidad para estructuras no convencionales
SAP2000 destaca por su capacidad para adaptarse a una amplia variedad de estructuras, especialmente aquellas que no siguen una geometría regular o que requieren un análisis más avanzado y personalizado. Su entorno de modelado tridimensional, junto con herramientas de análisis dinámico, espectral y no lineal, lo convierte en la opción ideal para proyectos estructurales que van más allá de los edificios típicos.
Entre sus casos de uso más comunes se encuentran los puentes vehiculares o peatonales, donde es necesario aplicar análisis avanzados como el análisis por etapas constructivas, efectos de carga móvil, o análisis pushover para evaluar el comportamiento plástico de la estructura. SAP2000 también permite el modelado detallado de torres de telecomunicaciones y antenas, donde la flexibilidad geométrica y los efectos del viento son críticos.
Otro campo en el que SAP2000 sobresale es en el diseño de estructuras offshore o plataformas petroleras, donde se necesita modelar cargas cíclicas, interacción con el oleaje y conexiones especiales. En proyectos subterráneos, como estaciones de metro y túneles, SAP2000 ofrece control preciso sobre las condiciones de borde, elementos de contacto y secuencias de excavación.
Además, este software es ampliamente utilizado en el ámbito académico y de investigación, permitiendo el desarrollo de modelos experimentales o teóricos con materiales no tradicionales, comportamiento inelástico avanzado, análisis de pandeo global o local, y simulaciones personalizadas a través de su API. Esta flexibilidad hace de SAP2000 una plataforma poderosa tanto para profesionales como para investigadores que buscan estudiar el comportamiento estructural más allá de los límites convencionales.
✅ ETABS: Eficiencia y automatización para edificios
ETABS, en contraste, fue diseñado específicamente para facilitar el modelado y análisis de edificios de múltiples niveles. Su entorno de trabajo está optimizado para estructuras con sistemas repetitivos, donde el diseño se organiza por niveles y diafragmas. Esto lo convierte en la herramienta por excelencia para una gran variedad de proyectos arquitectónicos y de infraestructura urbana.
Un ejemplo claro son los edificios residenciales, comerciales y de oficinas, donde la eficiencia en la generación de planos, cargas gravitacionales, combinaciones normativas, y diseño de elementos estructurales (vigas, columnas, muros de corte y fundaciones) es crucial. ETABS automatiza muchas de estas tareas, lo cual acelera el flujo de trabajo y minimiza errores humanos.
En el caso de torres de gran altura, ETABS incorpora análisis dinámico sísmico, diseño por capacidad, y herramientas específicas para controlar desplazamientos laterales, torsión y comportamiento de muros acoplados. La capacidad de definir núcleos rígidos, sistemas duales, o disipadores de energía lo convierte en una herramienta estratégica para proyectos verticales de alta complejidad.
También se utiliza comúnmente en el diseño de hospitales, centros educativos y edificios públicos, donde la documentación estructural debe seguir estrictas normativas locales e internacionales. ETABS permite validar rápidamente que el diseño cumple con los requisitos de seguridad sísmica, fuego, y estabilidad de servicio. Gracias a sus funciones de generación automática de memorias de cálculo, cuadros de refuerzo y resultados detallados por elementos, se convierte en una opción ideal para estudios de ingeniería que trabajan en proyectos de rápida iteración o que deben generar reportes oficiales para revisión municipal.
Finalmente, ETABS es ideal para estructuras con sistemas de losas planas, losacero, losas nervadas, o postensadas, integrando herramientas específicas para el diseño de losas por el método de bandas (strips), diseño ortotrópico, y modelado de diafragmas rígidos o semirrígidos. Esta especialización lo convierte en un aliado clave cuando se busca precisión, eficiencia y cumplimiento normativo en estructuras arquitectónicas verticales.
⚙️ Comparación Técnica Detallada
SAP2000 ofrece un control técnico más avanzado para modelar cualquier tipo de estructura, incluso aquellas con geometrías irregulares o comportamientos no lineales. Permite realizar análisis complejos como modales, espectrales, push-over y por etapas constructivas. Además, su compatibilidad con lenguajes de programación como Python o MATLAB, a través de su API, lo convierte en una herramienta muy útil para automatizar tareas o desarrollar modelos experimentales.
Por otro lado, ETABS está optimizado para el análisis y diseño estructural de edificios. Integra funciones específicas como definición automática de niveles, diafragmas rígidos, diseño de losas por tiras y verificación normativa según ACI, ASCE, CFE y otros códigos. Su enfoque está en la rapidez y eficiencia: permite generar modelos completos con pocos pasos y obtener resultados organizados para revisión estructural y documentación oficial.
En resumen, SAP2000 es ideal cuando se necesita flexibilidad, análisis avanzado y estructuras complejas. ETABS, en cambio, destaca en productividad, cumplimiento normativo y diseño automatizado de edificios.
📏 Normativas Internacionales y Códigos de Diseño Estructural
Una diferencia clave entre ambos softwares radica en la profundidad con la que aplican normativas estructurales. ETABS incluye verificadores automáticos integrados para diversas normativas internacionales como el ACI 318, ASCE 7, IBC, Eurocódigo, CFE (México), IS 456 (India), entre otros. Estas herramientas no solo ayudan a verificar el cumplimiento de la norma, sino que también permiten dimensionar elementos estructurales, obtener cuadros de refuerzo, diagramas de interacción y controlar derivas y desplazamientos.
SAP2000, aunque también soporta múltiples normas, no tiene una integración tan directa con el diseño automatizado normativo. Está más orientado al análisis que al diseño automatizado, por lo que se requiere una intervención más manual para verificar cumplimiento normativo, aunque esto otorga mayor libertad para estructuras no convencionales que no encajan fácilmente en los esquemas de diseño típicos.
📊 Visualización de Resultados y Presentación de Informes Técnicos
Uno de los aspectos más importantes en el análisis estructural moderno no es solo obtener resultados, sino cómo se interpretan, comunican y documentan esos resultados. En este sentido, la capacidad de visualización gráfica y generación de informes es determinante tanto para el proceso interno del ingeniero como para la validación ante terceros como revisores estructurales, entidades gubernamentales o clientes.
ETABS: Visualización enfocada a edificios
ETABS ha sido optimizado para estructuras verticales y de múltiples niveles, como edificios, por lo que su interfaz gráfica está perfectamente alineada con las necesidades típicas de este tipo de construcciones. El programa permite navegar fácilmente entre niveles (pisos), secciones y vistas isométricas, lo que facilita el análisis detallado por zonas estructurales.
En cuanto a resultados, ETABS ofrece diagramas de momento flector, cortante y axial de forma rápida, y la interpretación es inmediata gracias a sus leyendas a color, escalas personalizables y filtros por tipo de carga o combinación. Además, es posible visualizar las deformadas planta por planta, con desplazamientos relativos y absolutos, así como derivas de entrepiso, lo cual es fundamental para el cumplimiento normativo en estructuras sismorresistentes.
Una característica destacada de ETABS es la organización jerárquica de reportes técnicos, que pueden generarse automáticamente en formato editable (RTF, Excel, o PDF). Estos reportes incluyen desde propiedades del modelo, combinaciones de carga, desplazamientos máximos, hasta resultados detallados de diseño (por elemento o por grupo), refuerzo propuesto y chequeos normativos. Todo esto se puede filtrar por nivel, tipo de elemento o combinación específica, lo que reduce significativamente el tiempo de elaboración de memorias de cálculo.
Incluso es posible generar cuadros resumen automáticos de diseño, como refuerzos longitudinales mínimos y máximos, dimensiones óptimas de elementos, desplazamientos máximos permitidos vs obtenidos, y cuantías de acero. Esto es especialmente útil en revisiones estructurales o para exportar los datos a hojas de cálculo estandarizadas.
SAP2000: Visualización avanzada y análisis más flexible
Por su parte, SAP2000 ofrece una visualización de resultados más técnica y tridimensional, ideal para estructuras espaciales, irregulares o con geometrías poco convencionales. Si bien sus gráficos pueden parecer menos intuitivos para usuarios que vienen del mundo de la edificación, su potencia analítica compensa ampliamente esa curva de aprendizaje.
SAP2000 permite representar gráficamente esfuerzos internos (N, V, Mx, My, Mz) en cualquier dirección, con posibilidad de generar animaciones modales, visualizaciones de deformación dinámica bajo cargas móviles, análisis por etapas constructivas e incluso evolución de desplazamientos bajo cargas dependientes del tiempo. Estas características son esenciales en estructuras como puentes, túneles, plataformas offshore, o sistemas con dispositivos de disipación sísmica.
A diferencia de ETABS, SAP2000 permite ver múltiples tipos de resultados simultáneamente (por ejemplo, comparar desplazamiento con esfuerzo axial en un mismo modelo activo). También permite representar diagramas de esfuerzos de forma global o local, cambiar el sistema de referencia de los resultados, y combinar deformadas de distintas fases del análisis (algo útil en simulaciones por etapas o análisis no lineales).
✅ Conclusiones: SAP2000 vs ETABS
Tanto SAP2000 como ETABS son herramientas altamente confiables y reconocidas en el ámbito del análisis y diseño estructural, pero su aplicación óptima depende del tipo de proyecto y los objetivos técnicos. No se trata de cuál es mejor, sino de cuál se adapta mejor a las necesidades específicas de cada estructura.
ETABS es más adecuado para el diseño de edificios de todo tipo: residenciales, comerciales, institucionales o de gran altura. Su interfaz amigable, su organización por niveles y su enfoque automatizado hacia normativas internacionales lo hacen ideal para profesionales que buscan agilidad, cumplimiento normativo y facilidad de documentación. Además, su capacidad para generar reportes técnicos listos para revisión agiliza el proceso de aprobación y diseño.
Por su parte, SAP2000 es una herramienta más flexible y potente para estructuras complejas o no convencionales. Resulta ideal para puentes, torres, estructuras industriales, túneles y sistemas tridimensionales que requieren análisis más avanzados como no linealidades, interacción suelo-estructura o simulaciones dinámicas. Aunque su uso puede requerir más conocimientos técnicos, ofrece una gran libertad para modelar cualquier tipo de geometría y comportamiento estructural.
Ambos programas pueden complementarse dentro de un mismo flujo de trabajo: ETABS para el modelado y diseño general del edificio, y SAP2000 para validar componentes especiales o realizar análisis detallados que ETABS no cubre con tanta profundidad.
¿Podrías optimizar tus resultados combinando las fortalezas de SAP2000 y ETABS en lugar de usar solo uno?
